技术参数
标准参数
最小工作压力：2Bar（29psi）
最大工作压力：10Bar（145psi）
自清洁压力损失：0.1Bar（1.45psi）
最高水温：65℃（149℉）
过滤精度：10-3000微米
电压：9V直流，12V直流，24V交流
自清洗消耗水量：（最小工作压力下测量）80升
过滤器外壳材质：有环氧树脂涂层的碳钢
可用连接：V=Vic。F=法兰

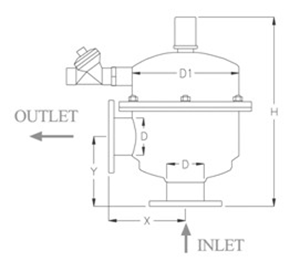

型号 | 管径 ØD | 滤网面积 | * 处理水量 | ** 反冲洗水量 | ØD1 | X | Y | H | 重量 |
(inch) | (cm2) | (m3/h) | (m3/h) | (inch) | (mm) | (mm) | (mm) | (Kg) | |
AF-202 | 2 | 1100 | 30 | 6 | 10 | 177 | 174 | 480 | 24 |
AF-202S | 2 | 1630 | 30 | 6 | 10 | 177 | 174 | 625 | 26 |
AF-203 | 3 | 1100 | 40 | 6 | 10 | 192 | 188 | 495 | 25 |
AF-203S | 3 | 1630 | 50 | 6 | 10 | 192 | 188 | 640 | 27 |
AF-204 | 4 | 1630 | 80 | 6 | 10 | 220 | 210 | 650 | 28 |
AF-204S | 4 | 2770 | 90 | 20 | 10 | 220 | 315 | 915 | 57 |
AF-206 | 6 | 4120 | 130 | 20 | 10 | 220 | 400 | 1147 | 70 |
AF-208 | 8 | 5240 | 200 | 20 | 16 | 305 | 450 | 1260 | 130 |
注：S代表具有大过滤面积的过滤器
*是在过滤精度为120微米水中的测试数据
**是在最小工作压力（2Bar/29psi）下的测试数据
过滤等级转换表
微米 | 10 | 25 | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
1500 | 650 | 550 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |
过滤效率和水质以及过滤精度有关

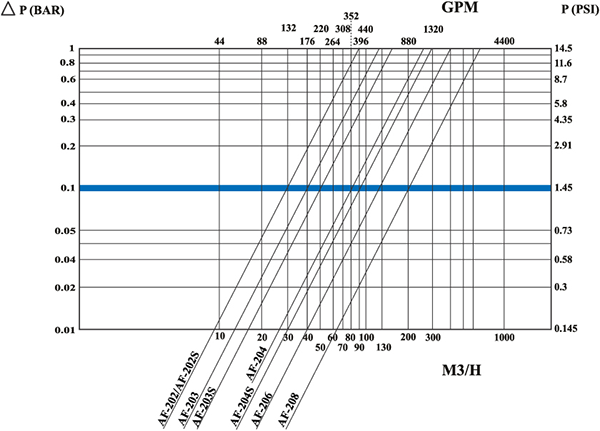

120微米下压损表
